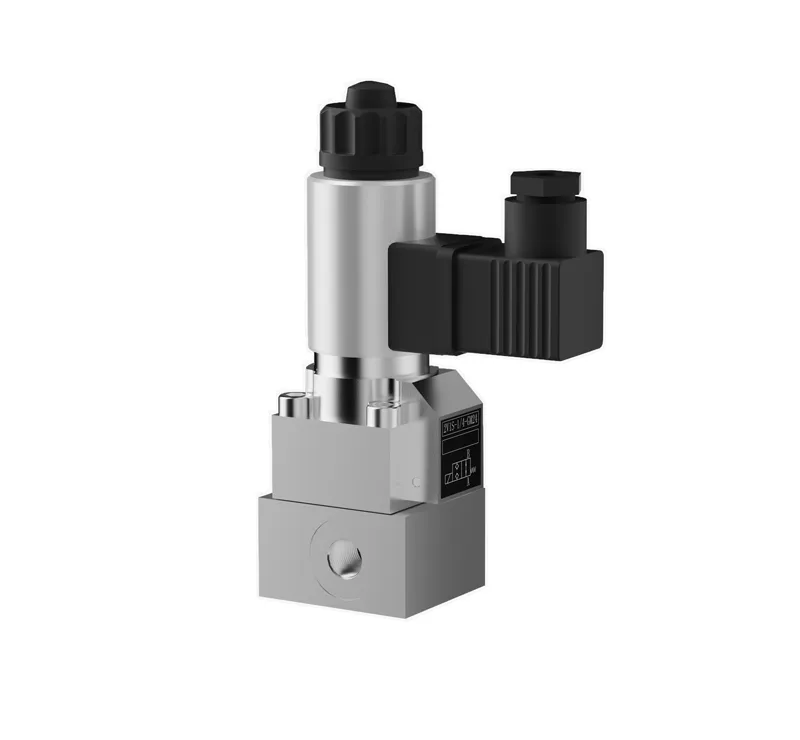

CSV-Magnetventil

Technische Informationen von CSV-Magnetventil

Technische Zeichnung des CSV-Magnetventils

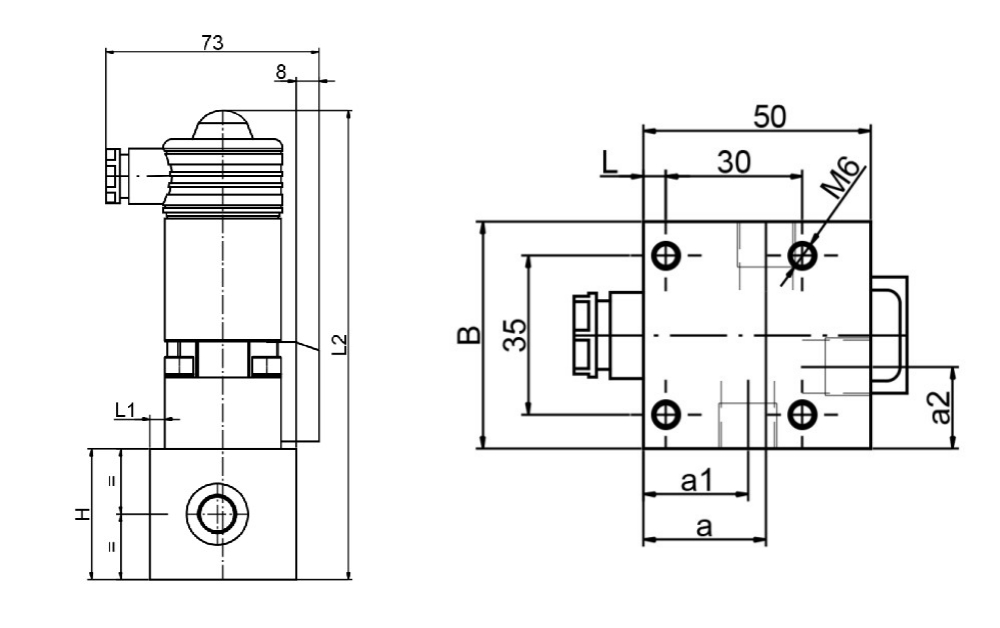

CSV-R, S, Z:

Abmessungen (mm)

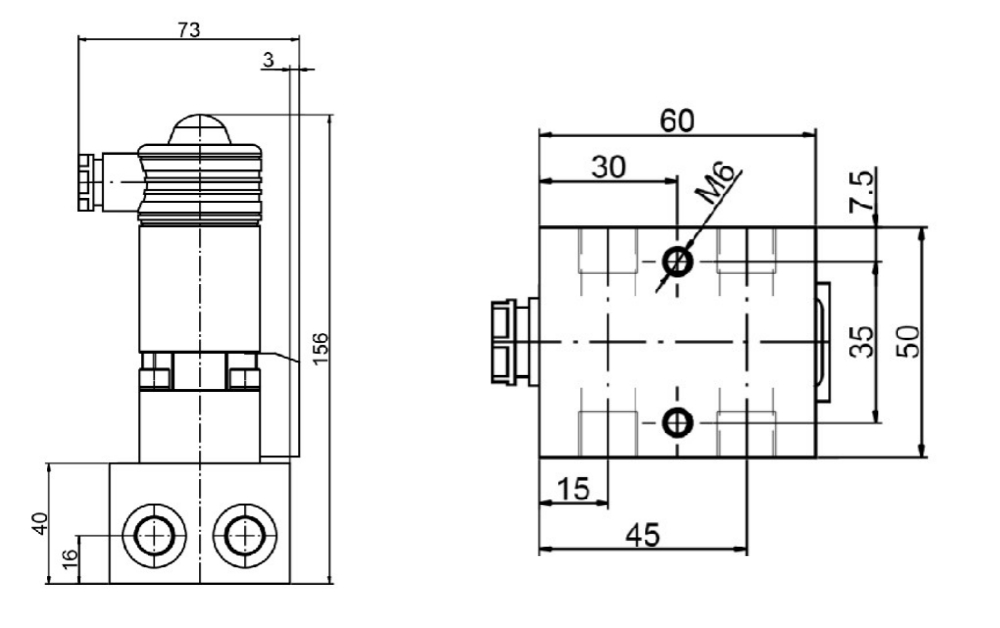

CSV-G:

Abmessungen (mm)

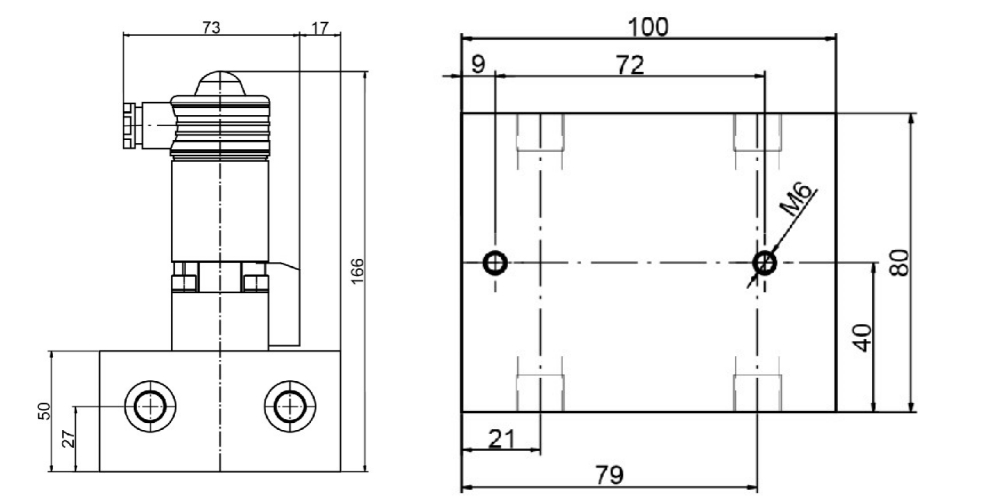

CSV-W:

Abmessungen (mm)

CSV-Magnetventil-Betriebs prinzip

Das Magnetventil ist ein Ventil, dessen Steuer element ein Elektro magnet ist, der sich durch die Spule bewegt, wenn das elektrische Signal das Ventil in die offene Position oder geschlossen geändert wird, die durch den Fluss des Arbeits mediums durch das Ventil in Schmier-und Hydraulik kreisen geöffnet oder geschlossen wird.

Das Magnetventil ist ein Ventil, von dem das Steuer element ein Elektro magnet ist, der mittels der Spule bei der Änderung des elektrischen Signals das Ventil in die offene oder geschlossene Position bewegt, durch das Ventil in den Schmier-oder Hydraulik kreisläufen.

Das Ventil kann sich in der Grunds tellung (ohne elektrisches Signal) offen (NO) oder geschlossen (NC) befinden.
