Automatisches Schmiersystem für Rotary-Bohrgeräte

I. Übersicht des automatischen Schmiersystems für Rotary-Bohrgeräte

Rotary-Bohrgeräte werden häufig im Bergbau, Tunnelbau und in der Energiewirtschaft eingesetzt. Diese Maschinen arbeiten unter extrem rauen Bedingungen, darunter hohe Staubbelastung, starke Vibrationen und dauerhafter Hochlastbetrieb.

Ein automatisches Schmiersystem (Zentralschmiersystem) gewährleistet eine kontinuierliche und präzise Schmierung aller kritischen Komponenten, was die Zuverlässigkeit der Ausrüstung erheblich verbessert und die Wartungskosten senkt.

II. Schmierstellenanalyse von Rotary-Bohrgeräten

1. Hauptschmierstellen

Typische Rotary-Bohrgeräte umfassen die folgenden Schmierstellen:

Drehmechanismus (Drehkranz, Zahnräder)

Vorschubsystem (Führungsschienen, Gleitkomponenten)

Bohrgestängeanschlusspunkte

Lagersysteme (Hauptwellenlager, Wälzlager)

Ketten und Übertragungskomponenten

Hydraulische Hilfsschmierstellen

Typische Anzahl der Schmierstellen: 15–30 (je nach Modellkonfiguration)

2. Probleme mit manueller Schmierung

Ungleichmäßige Schmierung und versäumte Schmierstellen

Über- oder Unterschmierung führt zu Verschleiß oder Verschwendung

Sicherheitsrisiken durch hochgelegene Schmierstellen

Staubverschmutzung, die die Fettqualität beeinträchtigt

Häufige Ausfallzeiten und hohe Wartungskosten

Fazit: Manuelle Schmierung kann den Anforderungen moderner Bergbauausrüstung nicht gerecht werden.

III. Konfiguration des automatischen Schmiersystems für Bohrgeräte

1. Empfohlene Systemtypen

Für raue Bergbauumgebungen werden die folgenden Systeme empfohlen:

Zentralschmiersystem

Einleitungsschmiersystem

2. Systemkomponenten

Eine typische Konfiguration umfasst:

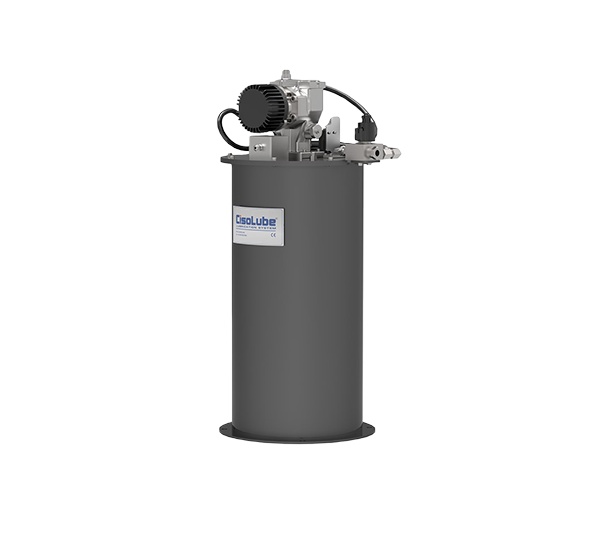

Lubestar Elektro-Fettpumpe

VL-1 Einleitungs-Progressivverteiler

Hauptschmierleitungen + Abzweigrohrsystem

Steuerung (Timer oder SPS-basiertes Steuerungssystem)

Diese Konfiguration bietet eine stabile und effiziente automatische Fettschmieranlage für Bergbau-Bohrgeräte.

IV. Vorteile der Lubestar Elektro-Fettpumpe

1. Wichtige Leistungsmerkmale

Bürstenloser Gleichstrommotorantrieb

Hohe Effizienz, stabile Leistung, lange Lebensdauer

Mehrere Behälterkapazitätsoptionen

Geeignet für verschiedene Bohrgerätemodelle

Stabiler Druckausgang

Zuverlässiger Betrieb unter hohen Vibrationsbedingungen

Schutzart IP65

Staub- und wasserdicht für Bergbauumgebungen

Schwerlast-Strukturdesign

Hohe Haltbarkeit und verlängerte Lebensdauer

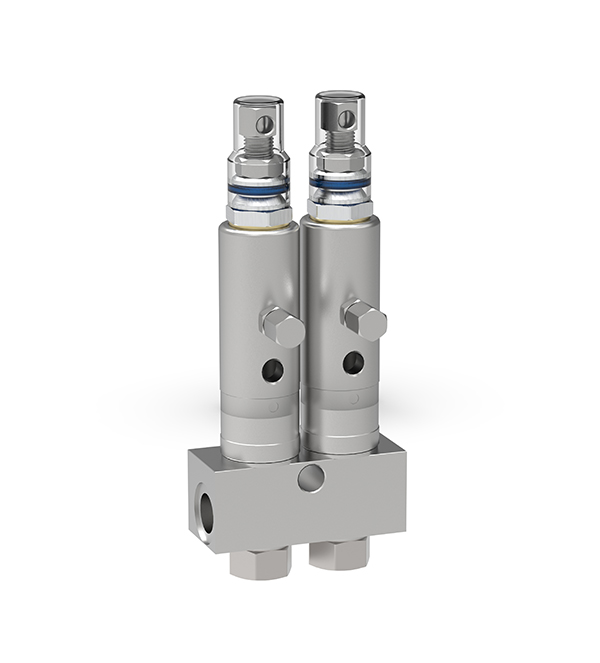

V. VL-1 Einleitungsverteiler

1. Produktvorteile

Unabhängige Dosierabgabe für jede Schmierstelle

Einfache Fehlererkennung (Verstopfungsüberwachungsfunktion)

Erweiterbare Mehrpunktkonfiguration

Stabile und zuverlässige Fettverteilung

Das System ist ideal für mehrpunktige verteilte Schmieranwendungen wie Rotary-Bohrgeräte.

VI. Funktionsprinzip des automatischen Schmiersystems

Systembetriebsablauf:

Steuerung aktiviert die Fettpumpe basierend auf einem voreingestellten Zeitintervall

Fett wird durch die Hauptleitung gefördert

VL-1 Verteiler verteilen das Fett nacheinander

Jede Schmierstelle erhält eine dosierte Menge Fett

System stoppt nach Abschluss eines Zyklus

Ergebnis:

Unbemannter Betrieb + präzise automatische Schmierung

VII. Systemarchitekturdesign

1. Typische Systemstruktur

Schmierpumpe → Hauptleitung → VL-1 Verteilergruppe → Schmierstellen

2. Designempfehlungen

Je nach Anzahl der Schmierstellen 1–3 Verteilergruppen einsetzen

Einstellbare Fettabgabe pro Schmierstelle

Rohrleitungsverlegung optimieren, um Druckverluste zu reduzieren

Geeignete Installationsanordnung für einfachen Wartungszugang

VIII. Betriebs- und Wartungsrichtlinien

1. Fettauswahl

Fett mit hoher Haftfähigkeit empfohlen

Hohe Wasserbeständigkeit erforderlich

Empfohlene NLGI-Klasse 1 oder 2

Geeignet für Schwerlast-Bergbauanwendungen

2. Tägliche Inspektionscheckliste

Betriebszustand der Schmierpumpe prüfen

Leitungen auf Leckagen oder Beschädigungen prüfen

Verteilerfunktion überprüfen

Fettabgabe an allen Schmierstellen bestätigen

3. Vermeidung häufiger Probleme

Eindringen von Staub verhindern; Anschlüsse regelmäßig reinigen

Verstopfungen verhindern; Filtersysteme installieren

Bei kalten Umgebungen Fett mit niedriger Temperatur verwenden

Wartungsplan

1）Wöchentlich: Systemfunktionsprüfung

2）Monatlich: Leitungs- und Verteilerinspektion

3）Vierteljährlich: Fettnachfüllung oder -austausch

IX. Vorteile automatischer Schmiersysteme für Bergbau-Bohrgeräte

1.Reduzierte Ausfallquote der Ausrüstung

2.Verlängerte Lebensdauer von Schlüsselkomponenten

3.Geringere Wartungs- und Arbeitskosten

4.Erhöhte Maschinenverfügbarkeit

5.Verbesserte Gesamtproduktionseffizienz
