Automatische Schmiersysteme für Knickgelenkdumper

Knickgelenkdumper werden häufig im Bergbau, im Infrastrukturbau und bei großen Erdbewegungsprojekten eingesetzt und leisten unter rauen Bedingungen aufgrund ihrer hervorragenden Geländegängigkeit und hohen Ladekapazität außergewöhnliche Arbeit.

Allerdings arbeiten diese Maschinen typischerweise über längere Zeiträume kontinuierlich unter schweren Lasten, starken Vibrationen, Staub und in komplexem Gelände, was extrem hohe Anforderungen an die Schmierung kritischer beweglicher Teile stellt. Unzureichende Schmierung kann zu übermäßigem Verschleiß an Bolzen, Buchsen und Lagern führen, was die Zuverlässigkeit der Ausrüstung verringert und die Wartungskosten erhöht.

Die Installation eines automatischen Schmiersystems gewährleistet eine kontinuierliche und präzise Schmierung kritischer Komponenten, reduziert Ausfallzeiten und verlängert die Lebensdauer der Ausrüstung.

Dieser Artikel stellt 17 kritische Schmierstellen an Knickgelenkdumpern vor und bietet eine vollständige Lösung für ein zentralisiertes Schmiersystem basierend auf der elektrischen Schmierpumpe CISOLUBE GT oder GP203 + DSP/DSPP Progressivverteiler.

I. Warum Knickgelenkdumper automatische Schmiersysteme benötigen

Knickgelenkdumper verfügen über zahlreiche hochbelastete Gelenkpunkte, Lager und Verbindungsbolzen, die während des Betriebs kontinuierlich geschmiert werden müssen.

Die herkömmliche manuelle Fettauftragung stößt typischerweise auf folgende Probleme:

1. Weit verstreute Schmierstellen, was zu geringer Wartungseffizienz führt.

2. Einige Schmierstellen sind versteckt und können leicht übersehen werden.

3. Unbeständige Schmierzyklen, die den Komponentenverschleiß beschleunigen.

4. Übermäßiger Fettverbrauch, der zu Abfall führt. Automatische zentralisierte Schmiersysteme stellen durch zeitgesteuerte, mengenbezogene und gleichmäßige Fettzufuhr eine stabile Schmierung an jeder Schmierstelle sicher und lösen die oben genannten Probleme vollständig.

II. 17 wichtige Schmierstellen bei Knickgelenkdumpern

Ein typischer Knickgelenkdumper erfordert normalerweise die Schmierung an etwa 17 wichtigen Schmierstellen.

Diese Schmierstellen verteilen sich hauptsächlich auf folgende Systeme:

1. Lenksystem

Linker Lenkzylinderbolzen

Rechter Lenkzylinderbolzen

Diese Komponenten beeinflussen direkt die Lenkagilität und Fahrstabilität des Fahrzeugs.

2. Zentrales Gelenkstruktur

Zentraler Gelenkbolzen

Diese Komponente verbindet den vorderen und hinteren Rahmen des Fahrzeugs und ist die Kernstruktur für die Knicklenkung, wobei sie gleichzeitig erheblichen mechanischen Belastungen ausgesetzt ist.

3. Aufhängungsschwenksystem

Zugstangen-Schwenkbuchse

Dieser Mechanismus absorbiert Stöße und Vibrationen, die während des Fahrzeugbetriebs entstehen.

4. Hubsystem des Ladebehälters

Hubzylinder-Fußbolzen

Hubzylinder-Kolbenstangenbolzen

Gute Schmierung gewährleistet einen reibungslosen und zuverlässigen Betrieb des Hubmechanismus.

5. Scharnierstruktur des Ladebehälters

Scharnierbolzen des Ladebehälters

Scharnierbolzen der Heckklappe

Diese Komponenten bewegen sich häufig während der Be- und Entladevorgänge und benötigen daher eine kontinuierliche Schmierung.

6. Weitere strukturelle Verbindungspunkte

Je nach Fahrzeugmodell können auch folgende Schmierstellen enthalten sein:

Aufhängungsgelenkbolzen

Rahmenverbindungsbolzen

Stabilisatorstangen-Gelenk

Strukturelle Gelenkpunkte

Im Allgemeinen verfügt ein Knickgelenkdumper typischerweise über etwa 17 Schmierstellen, die regelmäßig geschmiert werden müssen.

III. CISOLUBE Automatische Schmierlösung für Knickgelenkdumper

Für die Schmieranforderungen schwerer Geräte bietet CISOLUBE zuverlässige Lösungen für automatische zentralisierte Schmiersysteme.

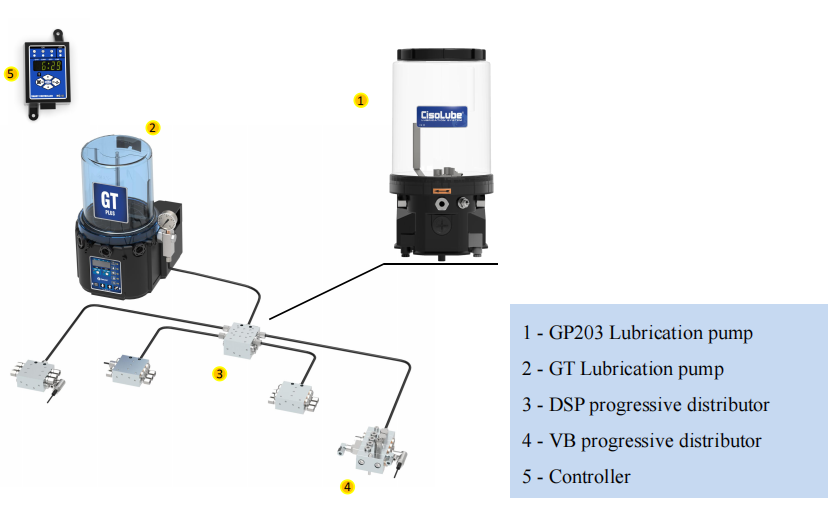

(I.) Typische Systeme umfassen:

1. GT oder GP203 elektrische Schmierpumpe

2. DSP oder DSPP Progressivverteiler

3. Hochdruck-Schmierleitungen

4. Steuerungs- und Überwachungssystem

Diese Konfiguration gehört zum progressiven Schmiersystem, das weit verbreitet ist in:

Baumaschinen

Bergbaugeräten

Schwerlastfahrzeugen

Landmaschinen und -geräten

(II.) Auswahl der Schmierpumpe: GT und GP203 elektrische Schmierpumpen

Die Schmierpumpe ist das Kraftzentrum des automatischen Schmiersystems.

Die CISOLUBE GT Serie elektrische Schmierpumpen und GP203 elektrische Schmierpumpen wurden speziell für schwere Geräte entwickelt.

Hauptmerkmale

1. Hochdruck-Fettförderung

2. Automatische Schmierzyklussteuerung

3. Kompatibel mit NLGI 0–2 Fett

4. Kompakte Bauweise und einfache Installation

5. Geeignet für Umgebungen mit starken Vibrationen und Staub

Für Knickgelenkdumper mit 17 Schmierstellen bieten sowohl die GT als auch die GP203 eine stabile und zuverlässige Fettversorgung.

(III.) Schmierstoffverteilung: DSP/DSPP Progressivverteiler

Der CISOLUBE DSP Progressivverteiler und der DSPP Progressivverteiler werden verwendet, um Fett präzise an jede Schmierstelle zu verteilen.

Funktionsprinzip

Wenn Fett in den Verteiler gelangt:

1. Der interne Kolben bewegt sich sequentiell

2. Jeder Auslass gibt eine genau bemessene Fettmenge ab

3. Jede Schmierstelle wird nacheinander geschmiert.

Technische Vorteile

1. Präzise Fettdosierung

2. Erweiterbar auf mehrere Schmierstellen

3. Robuste Bauweise, geeignet für Schwerlastgeräte

4. Hohe Zuverlässigkeit selbst unter rauen Bedingungen

Durch die Kombination mehrerer Verteiler kann das System problemlos 17 oder mehr Schmierstellen abdecken.

(IV.) Arbeitsablauf des automatischen Schmiersystems

Das System arbeitet wie folgt:

1. Die Steuerung startet die Schmierpumpe.

2. Fett wird zur Hauptfettversorgungsleitung gefördert.

3. Das Fett gelangt in den DSP/DSPP Progressivverteiler.

4. Der Verteiler versorgt nacheinander jede Schmierstelle mit Fett.

5. Das System stoppt am Ende des Schmierzyklus automatisch.

6. Das System kann entsprechend den eingestellten Schmierzeitintervallen automatisch arbeiten und sorgt so für eine kontinuierliche und zuverlässige Schmierung der Ausrüstung während des Betriebs.

(V.) Vorteile des automatischen Schmiersystems

Die Installation des automatischen Schmiersystems von CISOLUBE an Knickgelenkdumpern bietet mehrere Vorteile:

1. Reduzierter Geräteverschleiß.

2. Kontinuierliche Schmierung reduziert Reibung und verlängert die Lebensdauer von Bolzen, Buchsen und Lagern.

3. Reduzierte Wartungskosten.

4. Automatische Schmierung reduziert manuelles Fetten und Fettverschwendung.

5. Verbesserte Zuverlässigkeit der Ausrüstung.

6. Kritische Komponenten sind immer gut geschmiert.

7. Erhöhte Produktionseffizienz.

8. Reduzierte Ausfallzeiten für manuelle Wartung, was die Nutzung der Ausrüstung erhöht.

9. Verlängerte Lebensdauer der Ausrüstung.

10. Deutlich reduzierter Verschleiß an strukturellen Verbindungen.

IV. Fazit

Für Knickgelenkdumper, die im Bergbau und im Ingenieurwesen eingesetzt werden, ist die Installation eines zuverlässigen automatischen zentralisierten Schmiersystems zu einem wesentlichen Bestandteil der Gerätewartung geworden.

Durch den Einsatz der CISOLUBE GT oder GP203 Schmierpumpe in Verbindung mit dem DSP oder DSPP Progressivverteiler kann eine präzise und zuverlässige Schmierung für etwa 17 kritische Schmierstellen bereitgestellt werden, was die Wartungskosten erheblich senkt und die Leistung der Ausrüstung verbessert.

V. Häufig gestellte Fragen (FAQ)

1. Was ist ein automatisches Schmiersystem für Knickgelenkdumper?

Ein automatisches Schmiersystem ist eine zentralisierte Schmierlösung, die automatisch über eine Schmierpumpe und einen Verteiler Fett an mehrere Schmierstellen liefert, wodurch Verschleiß reduziert und die Zuverlässigkeit der Ausrüstung verbessert wird.

2. Wie viele Schmierstellen befinden sich typischerweise an einem Knickgelenkdumper?

Die meisten Knickgelenkdumper benötigen die Schmierung von etwa 17 kritischen Schmierstellen, einschließlich:

Lenkzylinderbolzen

Zentraler Gelenkbolzen

Hubbolzen der Ladefläche

Aufhängungsanschlusspunkte usw.

3. Welche Arten von Geräten verwenden automatische Schmiersysteme? Automatische Schmiersysteme werden häufig eingesetzt in:

Baumaschinen

Bergbaugeräten

Baggern

Radladern

Knickgelenkdumpern

Landmaschinen und -geräten

4. Warum ein progressives Schmiersystem wählen?

Progressive Schmiersysteme stellen sicher, dass jede Schmierstelle nacheinander Fett erhält und Verstopfungen schnell erkannt werden können, was sie in der Schmierung von Schwerlastgeräten weit verbreitet macht.

5. Warum ein CISOLUBE Schmiersystem wählen?

CISOLUBE Schmiersysteme zeichnen sich aus durch:

Hohe Zuverlässigkeit

Präzise Dosierschmierung

Robuste und langlebige Konstruktion

Ideal geeignet für die Schmierung von Bergbaugeräten und Schwerlastmaschinen, die unter rauen Bedingungen arbeiten.
